猫（ANSI B5.50、CT）ER夹头用M型螺母卡盘
猫簧夹夹用m型螺母卡盘，只有螺母不同于正常的猫耳夹夹。 M型螺母的特点是小直径，可以防止操作期间干扰。 Cat ER弹簧夹夹铣刀铣刀，机械主轴和切割工具等配件。高精度猫柄工具架，平衡G6.3或G2.5供选择，DIN6499夹头卡盘可以是直柄切割机夹紧各种尺寸。由于线程是不同的，M型刀具支架不能将螺母更换为其他类型的螺母，如类型，UM类型和GER型螺母。
订购时，请指定表单：A，AD或（AD + B）。
我们专注于生产猫射弹簧夹夹，我们可以想到采样处理，完善的售后服务和技术支持。期待您的合作！
特征：
1.材质：20crmnti或JIS-SCM415
2.硬度：56-60HRC;
3.渗碳深度：> 0.8;
4.粗糙度：RA <0.4U;
5.使用M型螺母防止干扰。
6.锥形精度≤T3和一部分标准尺寸由德国制造的Diebold标准检查工具测试;
7.超出内部柄锥：≤0.002mm;与夹头的同轴度：≤0.005mm;
8.动态余额可以做：G6.3 12000RPM，G2.5 20000〜30000RPM;
9.适用于镗孔，铣削，钻孔，攻丝，磨削，雕刻加工。
我们的优势
1.好的刚性
2.零件加工和表面处理尺寸的高精度稳定性
3.使用寿命改善切割工具
4.在重切割过程中，振动引起的锥形柄磨损
5. ATC以高精度重复操作
6.外观镀镍，产品是防锈，防腐和耐用性更好。
4.清洁外观和精度稳定
5. -196℃长的低温处理和超长时间热老化加工，减少残余应力并增加硬度和韧性。

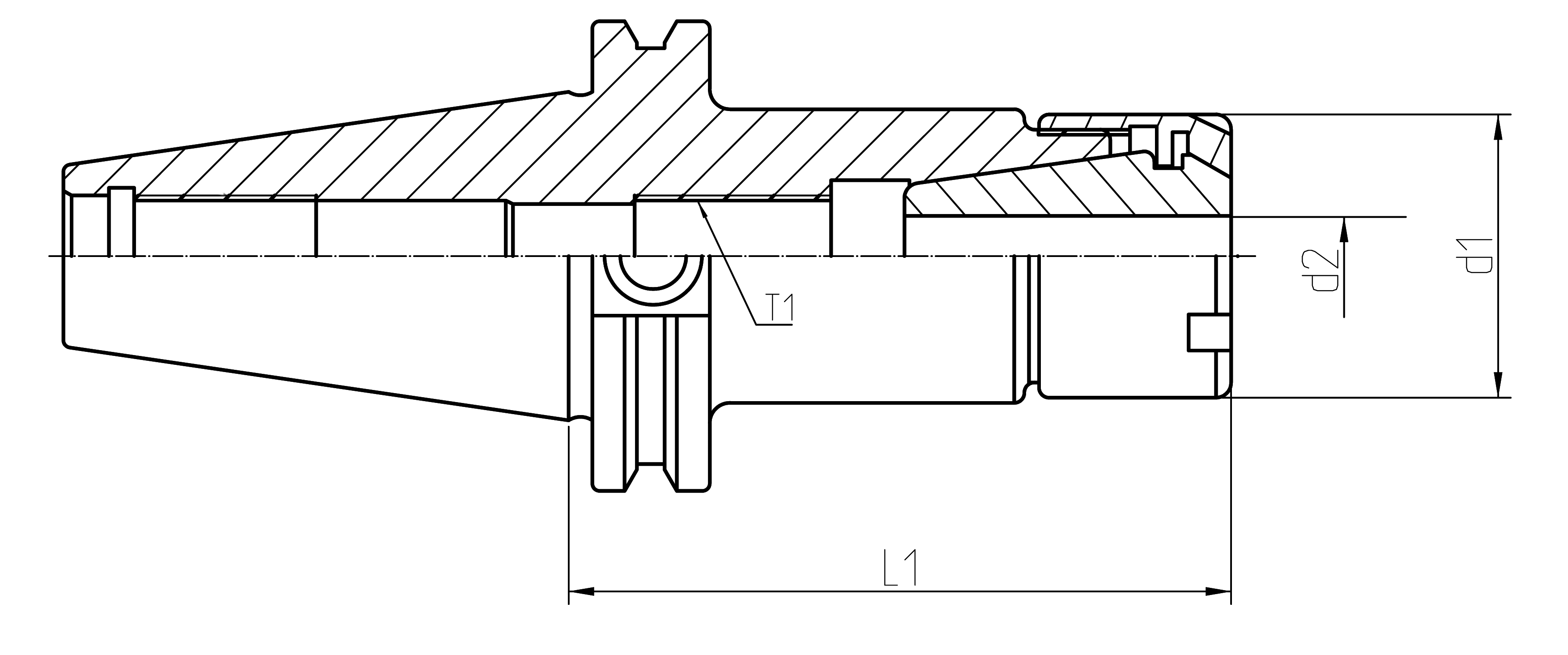

订单号。 | 型号。 | L1 | D1 | D2 | T1. | coll | 扳手 | kgs. |
CD010124.4011070 | CAT40-ER11M-2.75“ | 2.75“ | 0.63“ | 1/32-1 / 4“ | m6x1p. | er11 | er11m. | 1.1 |
CD010124.4011101 | CAT40-ER11M-4“ | 4“ | er11 | er11m. | 1.2 | |||
CD010124.4016070 | CAT40-ER16M-2.76“ | 2.76“ | 0.87“ | 1/32-3 / 8“ | m11x1p. | ER16 | er16m. | 1.2 |
CD010124.4016101 | CAT40-ER16M-4“ | 4“ | ER16 | er16m. | 1.3 | |||
CD010124.4016152 | CAT40-ER16M-6“ | 6“ | ER16 | er16m. | 1.4 | |||
CD010124.4016203 | CAT40-ER16M-8“ | 8“ | ER16 | er16m. | 1.5 | |||
CD010124.4016070 | CAT40-ER20M-2.76“ | 2.76“ | 1.102“ | 1/32-1 / 2“ | m14x1p. | ER20 | er20m. | 1.2 |
CD010124.40201011 | CAT40-ER20M-4“ | 4“ | ER20 | er20m. | 1.56 | |||
CD010124.4020152 | CAT40-ER20M-6“ | 6“ | ER20 | er20m. | 1.6 | |||
CD010124.4020203. | CAT40-ER20M-8“ | 8“ | ER20 | er20m. | 1.7 | |||
CD010124.5016101 | CAT50-ER16M-4“ | 4“ | 0.87“ | 1/32-3 / 8“ | m11x1p. | ER16 | er16m. | 3.9 |
CD010124.5016152 | CAT50-ER16M-6“ | 6“ | ER16 | er16m. | 4 | |||
CD010124.5016203 | CAT50-ER16M-8“ | 8“ | ER16 | er16m. | 4.3 | |||
CD010124.50201011 | CAT50-ER20M-4“ | 4“ | 1.102“ | 1/32-1 / 2“ | m14x1p. | ER20 | er20m. | 4.2 |
CD010124.5020152 | CAT50-ER20M-6“ | 6“ | ER20 | er20m. | 5.2 | |||
CD010124.5020203. | CAT50-ER20M-8“ | 8“ | ER20 | er20m. | 5.6 |
