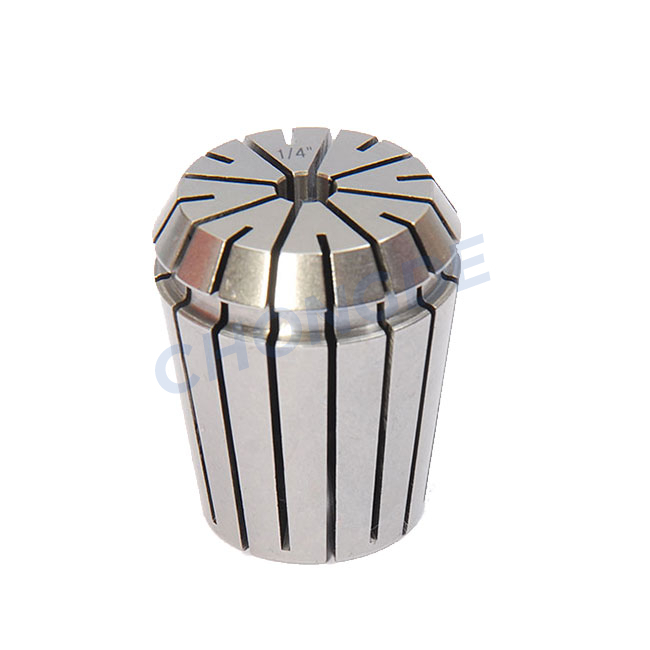

高精度ER夹头DIN6499，也称为弹簧夹头，安装在钻头\铣床上，钻孔和铣削卡盘，其功能是夹紧钻刀或刀。 ER灵活夹头目前是最常用的。其稳定的性能，大多数制造商信任的高精度。所有产品都是精密研磨，符合德国DIN 6499规格精密制造。高精度夹头Chuck结合了DIN6499 / ISO15488A标准和B标准的优点。高速切割这种弹簧夹头主要应用于径向跳动误差的良好需求。
特征：
1.材质：JIS-SUJ2
2.硬度：46-50HRC;
3.精度：≤0.005mm;
4.结束和圆柱形磨削多次，可以达到Ra 4.0，具有镜面效果;
5.适用于镗孔，铣削，钻孔，攻丝，研磨，雕刻加工。
我们的优势
1.综合精度：3μ/5μ;
2.进口材料：JIS-SUJ2
3.硬度：46-50HRC
4.清洁外观和精度稳定
5. -196℃长的低温处理和超长时间热老化加工，减少残余应力并增加硬度和韧性。

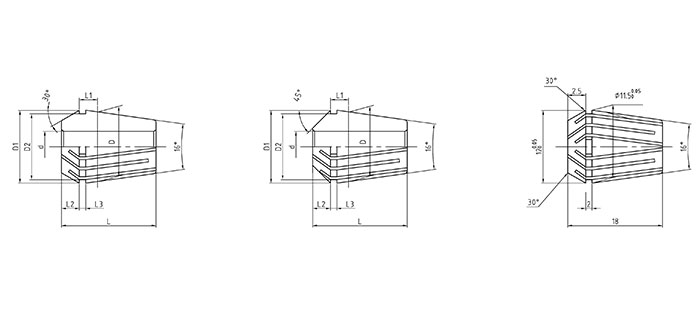

型号。 | DH7. | D | D1 | D2 | L | L1 | L2 | L3 | 可折叠能力 |
ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0.5 |
er11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 3.8 | 2.5 | 2 | 0.5 |
ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 | 0.5 |
> 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 | 1 | |
ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0.5 |
> 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1 | |
ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 | 0.5 |
> 2.5-16.0 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 | 1 | |
ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 | 0.5 |
> 2.5-20.0 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 | 1 | |
ER40 | 3.0-26.0. | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 | 1 |
ER50 | 6.0-10.0 | 50 | 52 | 46 | 60 | 12.6 | 8.5 | 5.5 | 1 |
> 10.0-34.0 | 50 | 52 | 46 | 60 | 12.6 | 8.5 | 5.5 | 2 |
