Chongde NMTB FMA铣刀工具架
NMTB Shank FMA铣削轴线数控铣刀架，用于夹具的夹具与径向驱动槽，如面部铣刀，垂直椎间盘刀，设定型端铣刀，高速高精度加工。机械主轴和切割工具和其他配件。
特征：
TIR：≤0.0002\“;
材质：20crmnti;硬度：56-60 HRC;
用于安装面部铣刀;
用完内部柄锥：≤0.002mm;
锥度接地到AT3耐受性或更好;
冷却剂管需要单独购买;
镍涂层或波兰镍涂层工具架表面：防锈，防腐，耐用性更好。
我们的优势
刚性很大;
零件加工和表面处理尺寸的高精度稳定性
使用生命改善切削工具
在重切割过程中，振动引起的锥形柄的磨损减小
ATC重复高精度的操作
含镍涂层的出现，产品是防锈，防腐和耐用性更好。

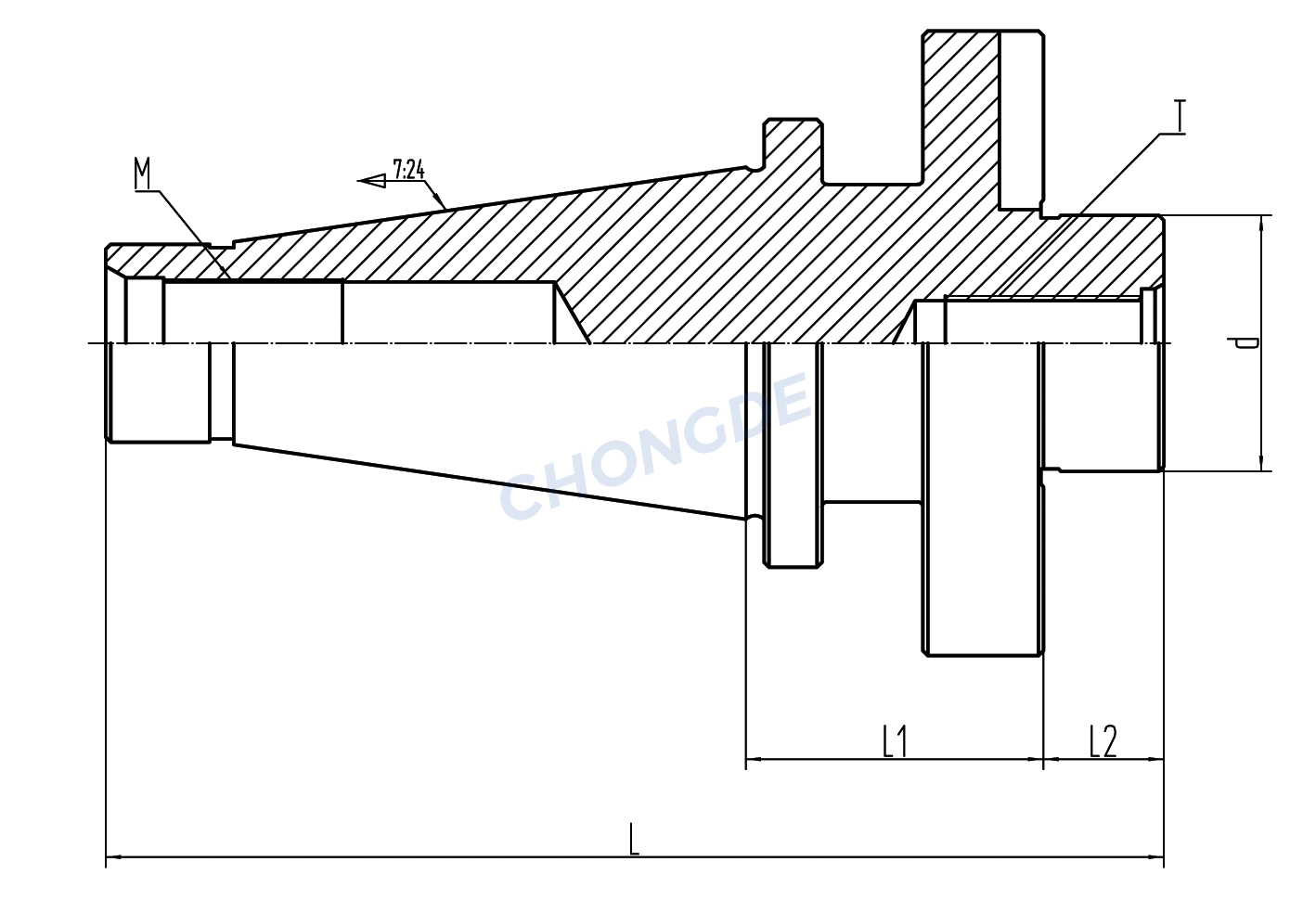

订单号。 | 型号。 | L | L1 | L2 | d | T | M |
CD180301.3013032 | NMTB30-FMA1 / 2“ | 114.38 | 31.75 | 14.3 | 1/2 | 1/4-28 | 1/2-13 |
CD180301.3019033 | NMTB30-FMA3 / 4 \“ | 118.87 | 33.27 | 17.27 | 3/4 | 3 / 8-24 | |
CD180301.3025033 | NMTB30-FMA1“ | 1“ | 1/2-20 | ||||
CD180301.3032036 | NMTB30-FMA1-1 / 4“ | 122.18 | 36.58 | 1-1 / 4. | 5/8-18 | ||
CD180301.4013022 | NMTB40-FMA1 / 2“ | 130.26 | 22.225 | 14.3 | 1/2 | 1/4-28 | 5/8-11 |
CD180301.4019022 | NMTB40-FMA3 / 4“ | 133.35 | 22.35 | 17.27 | 3/4 | 3 / 8-24 | |
CD180301.4025033 | NMTB40-FMA1“ | 144.27 | 33.274 | 1“ | 1/2-20 | ||
CD180301.4032038 | NMTB40-FMA1-1 / 4“ | 149.1 | 38.1 | 1-1 / 4. | 5/8-18 | ||
CD180301.4038041 | NMTB40-FMA1-1 / 2“ | 158.76 | 41.15 | 23.88 | 1-1 / 2 | 3 / 4-16 | |
CD180301.4051051 | nmtb40-fma2 \“ | 168.41 | 50.8 | 2 \“ | 1-14 | ||
CD180301.5013038 | NMTB50-FMA1 / 2“ | 179.4 | 38.1 | 14.3 | 1/2 | 1/4-28 | 1 \“ - 8NUC |
CD180301.5019038 | NMTB50-FMA3 / 4“ | 182.37 | 38.1 | 17.27 | 3/4 | 3 / 8-24 | |
CD180301.5025051 | NMTB50-FMA1“ | 195.07 | 50.8 | 1“ | 1/2-20 | ||
CD180301.5032038. | NMTB50-FMA1-1 / 4“ | 182.37 | 38.1 | 1-1 / 4. | 5/8-18 | ||
CD180301.5038038 | nmtb50-fma1-1 / 2“ | 211.84 | 60.96 | 23.88 | 1-1 / 2 | 3 / 4-16 | |
CD180301.5051061 | nmtb50-fma2 \“ | 2 \“ | 1 \“ - 14 |
