HSK收缩配合工具架采用特殊的热膨胀不锈钢制成。硬度：58-62HRC，使用工业吹风机简单的热空气加热装置。高精度，预设动态平衡：G2.5 25000rpm，适用于高速高精度加工。 HSK耗尽拟合刀架高达0.003mm。它可以通过高精度和稳定的性能反复夹紧超过2000次。
HSK收缩配合工具架可用于铣削，钻孔，铰孔等加工，从高速加工，整理加工到重型切割。工具安装部分没有螺母和夹头等的部件。简单，超薄形状可以将工具的突出长度设置为最短，以获得强度且稳定的夹紧力，保持高精度。
特征：
1.用夹紧合适的切削工具：≤3μ;
2.采用全圈360°收缩夹紧工具手柄直径，均匀，实现完美的环绕夹紧;
3.柄部没有任何添加，对称几何形状，平衡稳定性好，适用于高速加工;
4.夹紧工具后工具架和切割工具之间没有间隙。芯片，冷却液和灰尘不能进入工具。
5.非常轻薄的斜坡形状，尽量避免发生干扰工件;
6.工具突起是最短的，具有高刚性，稳定钳位并保持高精度。
我们的优势
7.高精度;
8.夹紧力大;
9.良好的动态平衡：G2.5 25000 / 30000RPM
10.防尘性好;
11.斜坡设计
12.高刚性

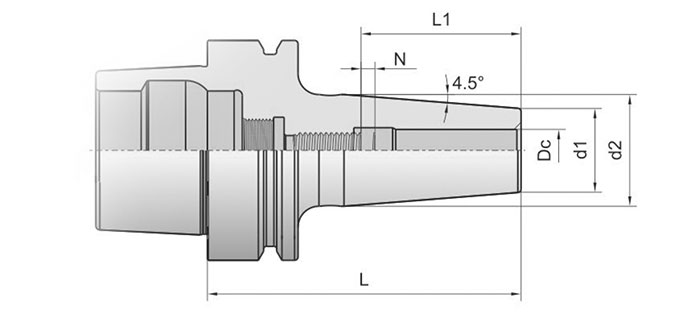

订单号。 | 型号。 | 锥度类型 | 尺寸（mm） | |||||
DC. | D1 | D2 | L | L1 | n + - | |||
CD050104.3203060 | HSK32E-SSD03-60 | HSK32E. | 3 | 11 | 14 | 60 | 12 | - |
CD050104.3204060 | HSK32E-SSD04-60 | HSK32E. | 4 | 15 | 20 | 60 | 20 | - |
CD050104.3206070 | HSK32E-SSD06-70 | HSK32E. | 6 | 21 | 27 | 70 | 36 | 10 |
CD050104.3208070 | HSK32E-SSD08-70 | HSK32E. | 8 | 21 | 27 | 70 | 36 | 10 |
CD050104.3210080 | HSK32E-SSD10-80 | HSK32E. | 10 | 24 | 32 | 80 | 40 | 10 |
CD050104.4004060 | HSK40E-SSD04-60 | HSK40E. | 4 | 15 | 20 | 60 | 20 | 10 |
CD050104.4006060 | HSK40E-SSD06-60 | HSK40E. | 6 | 21 | 27 | 60 | 36 | 10 |
CD050104.4006080 | HSK40E-SSD06-80 | HSK40E. | 6 | 21 | 27 | 80 | 36 | 10 |
CD050104.4008060 | HSK40E-SSD08-60 | HSK40E. | 8 | 21 | 27 | 60 | 36 | 10 |
CD050104.4008080. | HSK40E-SSD08-80 | HSK40E. | 8 | 21 | 27 | 80 | 36 | 10 |
CD050104.4010060 | HSK40E-SSD10-60 | HSK40E. | 10 | 24 | 32 | 60 | 40 | 10 |
CD050104.4010090 | HSK40E-SSD10-90 | HSK40E. | 10 | 24 | 32 | 90 | 40 | 10 |
CD050104.4012060 | HSK40E-SSD12-60 | HSK40E. | 12 | 24 | 32 | 90 | 45 | 10 |
CD050104.4012090 | HSK40E-SSD12-90 | HSK40E. | 12 | 24 | 32 | 90 | 45 | 10 |
