超精确度NT / ST（DIN2080）ER夹头夹头
NT工具架，用于机械主轴和切削刀具和其他附件工具连接。是一种简单，流行的主轴柄连接标准，主要是NT30 NT40 NT50 ...等。模具行业，高速雕刻机，使用更多。
NT型工具架由传统机器上的拉杆拧紧。高精度NT柄刀具架是镍涂层，防锈，防腐和耐用性更好。使用DIN6499夹头卡盘可以是直柄切割机夹紧各种尺寸。
我们专业生产NT ER弹簧夹夹，我们可以想到样品处理，以及完善的售后服务和技术支持。期待您的合作！
特征：
1.材质：20crmnti或JIS-SCM415
2.硬度：56-60HRC;
3.渗碳深度：> 0.8;
4.粗糙度：RA <0.4U;
5.锥形精度≤AT3和一部分标准尺寸由德国制造的Diebold标准检查工具测试;
6.用完内部柄锥：≤0.002mm;与夹头的同轴度：≤0.005mm;
7.订购时，请用英寸尺寸或度量尺寸指定螺纹。
我们的优势
1.好的刚性
2.零件加工和表面处理尺寸的高精度稳定性
3.使用寿命改善切割工具
4.在重切割过程中，振动引起的锥形柄磨损
5. ATC以高精度重复操作
6.外观镀镍，产品是防锈，防腐和耐用性更好。
4.清洁外观和精度稳定
5. -196℃长的低温处理和超长时间热老化加工，减少残余应力并增加硬度和韧性。

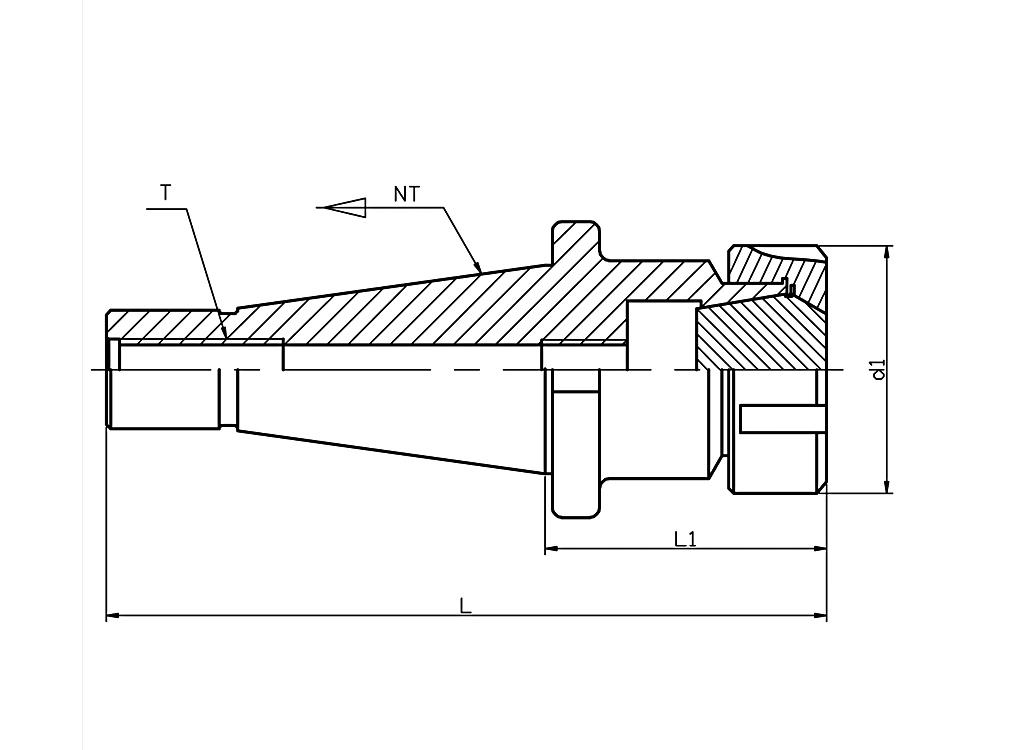

订单号。 | 型号。 | L | L1 | D1 | T | coll | 扳手 | kgs. |
CD010126.3016045 | NT30-ER16-45. | 113.4 | 45 | 28 | M12×1.75p / 1/2 \“ - 13unc | ER16 | er16a. | 0.5 |
CD010126.3020045 | NT30-ER20-45 | 113.4 | 45 | 34 | ER20 | ER20A | 0.6 | |
CD010126.3025055 | NT30-ER25-55 | 123.4 | 55 | 42 | ER25 | ER25UM | 0.65 | |
CD010126.3032060 | NT30-ER32-60 | 128.4 | 60 | 50 | ER32 | er32um | 0.8 | |
CD010126.3040070 | NT30-ER40-70. | 138.4 | 70 | 63 | ER40 | er40um | 0.9 | |
CD010126.4016045 | NT40-ER16-45 | 138.4 | 45 | 28 | M16×2p / 5/8 \“ - 11unc | ER16 | er16a. | 0.95 |
CD010126.4020045 | NT40-ER20-45 | 138.4 | 45 | 34 | ER20 | ER20A | 1.2 | |
CD010126.4025055 | NT40-ER25-55 | 148.4 | 55 | 42 | ER25 | ER25UM | 1.25 | |
CD010126.4032060 | nt40-er32-60 | 153.4 | 60 | 50 | ER32 | er32um | 1.3 | |
CD010126.4040070 | NT40-ER40-70. | 163.4 | 70 | 63 | ER40 | er40um | 1.35 | |
CD010126.4050080 | NT40-ER50-80. | 173.4 | 80 | 78 | ER50 | er50um | 2 | |
CD010126.4511100 | NT45-ER11-100 | 206.8 | 100 | 19 | M20x2.5p / 3/4 \“ - 10unc | er11 | er11a. | 2.1 |
CD010126.4516100 | NT45-ER16-100 | 206.8 | 100 | 28 | ER16 | er16a. | 2.25 | |
CD010126.4520100 | NT45-ER20-100 | 206.8 | 100 | 34 | ER20 | ER20A | 2.3 | |
CD010126.4525100 | NT45-ER25-100 | 206.8 | 100 | 42 | ER25 | ER25UM | 2.4 | |
CD010126.4532100 | NT45-ER32-100 | 206.8 | 100 | 50 | ER32 | er32um | 2.45 | |
CD010126.4540100 | NT45-ER40-100 | 206.8 | 100 | 63 | ER40 | er40um | 2.6 | |
CD010126.5032075 | NT50-ER32-75. | 201.8 | 75 | 50 | M24×3p / 1 \“ - 8unc | ER32 | er32um | 3.2 |
CD010126.5040080 | NT50-ER40-80 | 206.8 | 80 | 63 | ER40 | er40um | 3.4 | |
CD010126.5050080 | NT50-ER50-80 | 206.8 | 80 | 78 | ER50 | er50um | 3.2 |
