高质量的CBBT工具架，更适合更高的速度和更高的精度切割。平衡G2.5 / 30000rpm-5000000rpm。耐久性得到了改善，镍的磨损强烈，并且在不同介质环境中具有良好的抗生锈效果。
外观光滑且明亮，感觉舒适，减少残余应力，耐磨性显着提高。 CBBT工具架主要用于机械主轴和切削刀具和其他附件工具连接，这是一种简单，流行的主轴柄连接标准，主要是CBBT ER / GER / GSK ...等。此外，CBBT Shank工具支架更多地使用更多模具工业，高速雕刻机。
特征：
1.锥形和端面双触点：Z轴取向稳定;
2.用完内部柄锥：≤0.002mm;
3.综合同轴5μ：柄耗尽≤0.002mm，
夹头≤0.005mm;
4.材料：20crmnti;硬度：56-60HRC;
4.动态平衡：G.5 25000RPM;
5.锥度容差：≤T3;锥度由德国制造的Diebold标准检查工具测试;
6.镍涂层或抛光镍涂层工具夹具表面：防锈，防腐，耐用更好。
我们的优势
1.好的刚性
2.零件加工和表面处理尺寸的高精度稳定性
3.使用寿命改善切割工具
4.在重切割过程中，振动引起的锥形柄磨损
5. ATC以高精度重复操作
6.高速旋转时Z轴取向稳定

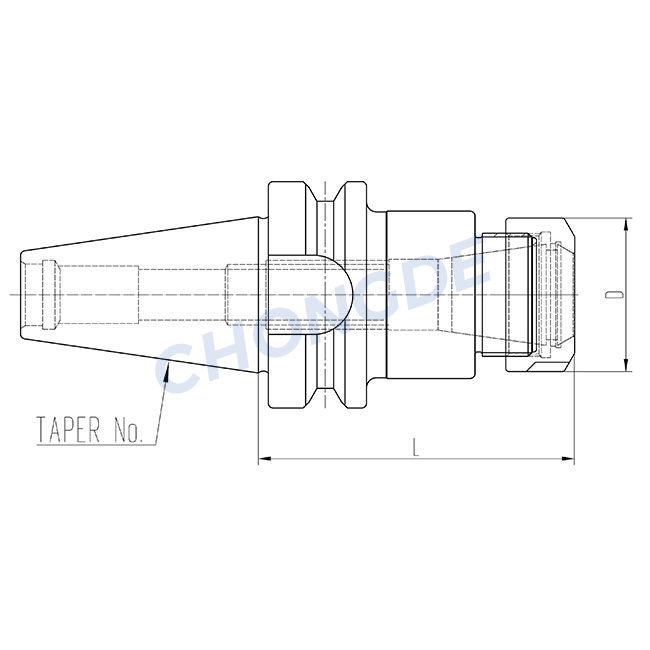

订单号。 | 型号。 | 范围 | D | L | 夹子 | 扳手 | kgs. |
CD010107.3011070 | CBBT30-GER11-70 | 1-7 | 19.5 | 70 | er11 | GH19 | 0.5 |
CD010107.3011100 | CBBT30-GER11-100 | 100 | 0.5 | ||||
CD010107.3016070 | CBBT30-GER16-70 | 1-10 | 27.1 | 70 | ER16 | GH27 | 1 |
CD010107.3016100 | CBBT30-GER16-100 | 100 | 1.1 | ||||
CD010107.3020070 | CBBT30-GER20-70 | 1-13 | 33 | 70 | ER20 | GH33 | 1.2 |
CD010107.3020100 | CBBT30-GER20-100 | 100 | 1.3 | ||||
CD010107.3025070 | CBBT30-GER25-70 | 1-16 | 40 | 70 | ER25 | GH40. | 1.2 |
CD010107.3025100 | CBBT30-GER25-100 | 100 | 1.3 | ||||
CD010107.3032070 | CBBT30-GER32-70 | 1-20 | 50 | 70 | ER32 | GH50. | 1.4 |
CD010107.3032100 | CBBT30-GER32-100 | 100 | 1.9 | ||||
CD010107.4011070 | CBBT40-GER11-70 | 1-7 | 19.5 | 70 | er11 | GH19 | 1 |
CD010107.4011100 | CBBT40-GER11-100 | 100 | 1.1 | ||||
CD010107.401607070 | CBBT40-GER16-70. | 1-10 | 27.1 | 70 | ER16 | GH27 | 1.1 |
CD010107.4016100 | CBBT40-GER16-100 | 100 | 1.2 | ||||
CD010107.4016120 | CBBT40-GER16-120 | 10 | 1.4 | ||||
CD010107.4020070 | CBBT40-GER20-70 | 1-13 | 33 | 70 | ER20 | GH33 | 1.4 |
CD010107.4020100 | CBBT40-GER20-100 | 100 | 1.8 | ||||
CD010107.4020135 | CBBT40-GER20-135 | 135 | 2.2 | ||||
CD010107.4025070 | CBBT40-GER25-70 | 1-16 | 40 | 70 | ER25 | GH40. | 1.4 |
CD010107.4025100 | CBBT40-GER25-100 | 100 | 1.8 | ||||
CD010107.4025135 | CBBT40-GER25-135 | 135 | 2.2 | ||||
CD010107.4025150 | CBBT40-GER25-150 | 150 | 2.4 | ||||
CD010107.40320707070 | CBBT40-GER32-70 | 1-20 | 50 | 70 | ER32 | GH50. | 1.8 |
CD010107.4032100 | CBBT40-GER32-100 | 100 | 2.2 | ||||
CD010107.4032120 | CBBT40-GER32-120 | 120 | 2.4 | ||||
CD010107.4032150 | CBBT40-GER32-150 | 150 | 2.6 | ||||
CD010107.5016100 | CBBT50-GER16-100 | 1-10 | 27.1 | 100 | ER16 | GH27 | 4.2 |
CD010107.5016120 | CBBT50-GER16-120 | 120 | 4.4 | ||||
CD010107.5016165 | CBBT50-GER16-165 | 165 | 4.6 | ||||
CD010107.5020100. | CBBT50-GER20-100 | 1-13 | 33 | 100 | ER20 | GH33 | 4.6 |
CD010107.5020135 | CBBT50-GER20-135 | 135 | 4.8 | ||||
CD010107.5020165 | CBBT50-GER20-165 | 165 | 5 | ||||
CD010107.5025100 | CBBT50-GER25-100 | 1-16 | 40 | 100 | ER25 | GH40. | 4.7 |
CD010107.5025135 | CBBT50-GER25-135 | 135 | 4.8 | ||||
CD010107.5025165 | CBBT50-GER25-165. | 165 | 5 | ||||
CD010107.5032100 | CBBT50-GER32-100 | 1-20 | 50 | 100 | ER32 | GH50. | 5.2 |
CD010107.5032135 | CBBT50-GER32-135 | 135 | 5.7 | ||||
CD010107.5032165 | CBBT50-GER32-165 | 165 | 5.8 |
