猫GER工具架系列具有较少的突出长度和更多的接触面积,而不是普通的ER工具支架,因此可以提供更高的径向切割力,大大增加夹紧电源。 Cat Ger Chuck在高速切削过程中有更稳定的特点,改善了使用寿命。猫GER工具架更适合更高的速度和更高的精确切割。
CAT指的是ANSI B5.50,其尺寸与DIN 69871(SK Shank)相似,但由于缺少定位槽,猫架不能安装在SK主轴机床上,但SK柄可以安装在猫主轴机床上。
特征:
1.材质:20crmnti或JIS-SCM415
2.硬度:56-60HRC;
3锥形精度≤AT3和一部分标准尺寸由德国制造的Diebold标准检查工具测试;
4耗尽内部柄锥:≤0.002mm;与夹头的同轴度:≤0.005mm;
5动态平衡:CAT40:G2.5 25000000RPM; CAT50:G2.5 20000RPM;
6.当客户订购CAT锥度柄时,可以选择公制或其他形式的线程。
我们的优势
1.好的刚性
2.零件加工和表面处理尺寸的高精度稳定性
3.使用寿命改善切割工具
4.在重切割过程中,振动引起的锥形柄磨损
5. ATC以高精度重复操作
6.镀镍涂层,产品是防锈,防腐和耐用性更好。
4.清洁外观和精度稳定
5. -196℃长的低温处理和超长时间热老化加工,减少残余应力并增加硬度和韧性。

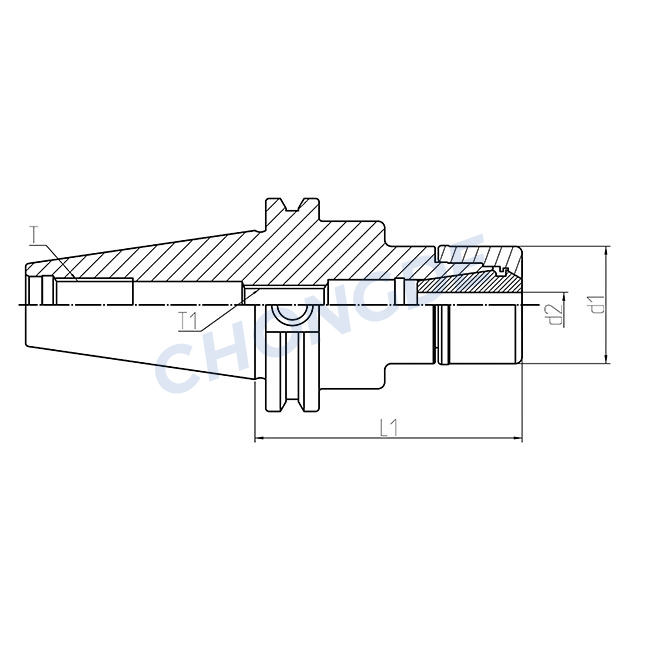

订单号。 | 型号。 | L1 | D1 | D2 | T | T1. | 夹子 | 扳手 | kgs. |
CD010109.4016070 | cat40-ger16-2.76“ | 2.76“ | 1.067“ | 1/32“ - 3/8” | 5/8 \“ - 11unc | m11x1p. | ER16 | GH27 | 1.05 |
CD010109.4016101 | cat40-ger16-4 \“ | 4 \“ | 1.35 | ||||||
CD010109.4016152 | cat40-ger16-6 \“ | 6 \“ | 1.65 | ||||||
CD010109.4016203 | cat40-ger16-8“ | 8 \“ | 1.85 | ||||||
CD010109.4020070 | cat40-ger20-2.76 \“ | 2.76“ | 1.299“ | 1/32“ - 1/2” | m14x1p. | ER20 | GH33 | 1.25 | |
CD010109.4020101. | cat40-ger20-4“ | 4 \“ | 1.65 | ||||||
CD010109.402507070 | cat40-ger25-2.76 \“ | 2.76“ | 1.575“ | 1/16“ - 5/8” | m18x1.5p. | ER25 | GH40. | 1.35 | |
CD010109.4025101 | cat40-ger25-4 \“ | 4 \“ | 1.7 | ||||||
CD010109.4025152 | cat40-ger25-6 \“ | 6 \“ | 2.25 | ||||||
CD010109.4025203 | cat40-ger25-8“ | 8 \“ | 2.55 | ||||||
CD010109.4032070 | cat40-ger32-2.76 \“ | 2.76“ | 1.969“ | 1/16“ - 3/4” | m22x1.5p. | ER32 | GH50. | 1.25 | |
CD010109.4032101 | cat40-ger32-4 \“ | 4 \“ | 1.75 | ||||||
CD010109.4032152 | cat40-ger32-6 \“ | 6 \“ | 2.15 | ||||||
CD010109.4032203 | cat40-ger32-8“ | 8 \“ | 2.65 | ||||||
CD010109.5016101 | cat50-ger16-4 \“ | 4 \“ | 1.067“ | 1/32“ - 3/8” | 1 \“ - 8unc | m11x1p. | ER16 | GH27 | 4.1 |
CD010109.5016152 | cat50-ger16-6 \“ | 6 \“ | 4.28 | ||||||
CD010109.5016203 | cat50-ger16-8“ | 8 \“ | 4.4 | ||||||
CD010109.5020101. | cat50-ger20-4“ | 4 \“ | 1.299“ | 1/32“ - 1/2” | m14x1p. | ER20 | GH33 | 4.2 | |
CD010109.5020152 | cat50-ger20-6 \“ | 6 \“ | 4.45 | ||||||
CD010109.5020203. | cat50-ger20-8“ | 8 \“ | 4.6 | ||||||
CD010109.5025101 | cat50-ger25-4 \“ | 4 \“ | 1.575“ | 1/16“ - 5/8” | m18x1.5p. | ER25 | GH40. | 4.15 | |
CD010109.5025152 | cat50-ger25-6“ | 6 \“ | 4.5 | ||||||
CD010109.5025203. | cat50-ger25-8“ | 8 \“ | 4.7 | ||||||
CD010109.5032101 | cat50-ger32-4“ | 4 \“ | 1.969“ | 1/16“ - 3/4” | m22x1.5p. | ER32 | GH50. | 4.35 | |
CD010109.5032152 | cat50-ger32-6“ | 6 \“ | 4.6 | ||||||
CD010109.5032203 | cat50-ger32-8“ | 8 \“ | 4.9 |
