高质量的CBBT工具架，更适合更高的速度和更高的精度切割。锥形和端面是双接触的，当锥形柄的振动产生的重切割时较小的磨损。Balanced G2.5 / 25000rpm。耐久性得到了改善，镍的磨损强烈，并且在不同介质环境中具有良好的抗生锈效果。
外观光滑且明亮，感觉舒适，减少残余应力，耐磨性显着提高。 CBBT工具架主要用于机械主轴和切削刀具和其他附件工具连接，这是一种简单，流行的主轴柄连接标准，主要是CBBT ER / GER / GSK ...等。此外，CBBT Shank工具支架更多地使用更多模具工业，高速雕刻机。
特征：
1.锥形和端面双触点：Z轴取向稳定;
2.用完内部柄锥：≤0.002mm;
3.综合同轴5μ：柄耗尽≤0.002mm，
夹头≤0.005mm;
4.材料：20crmnti;硬度：56-60HRC;
4.动态平衡：G.5 25000RPM;
5.锥度容差：≤T3;锥度由德国制造的Diebold标准检查工具测试;
6.镍涂层或抛光镍涂层工具夹具表面：防锈，防腐，耐用更好。
我们的优势
1.好的刚性
2.零件加工和表面处理尺寸的高精度稳定性
3.使用寿命改善切割工具
4.在重切割过程中，振动引起的锥形柄磨损
5. ATC以高精度重复操作
6.高速旋转时Z轴取向稳定

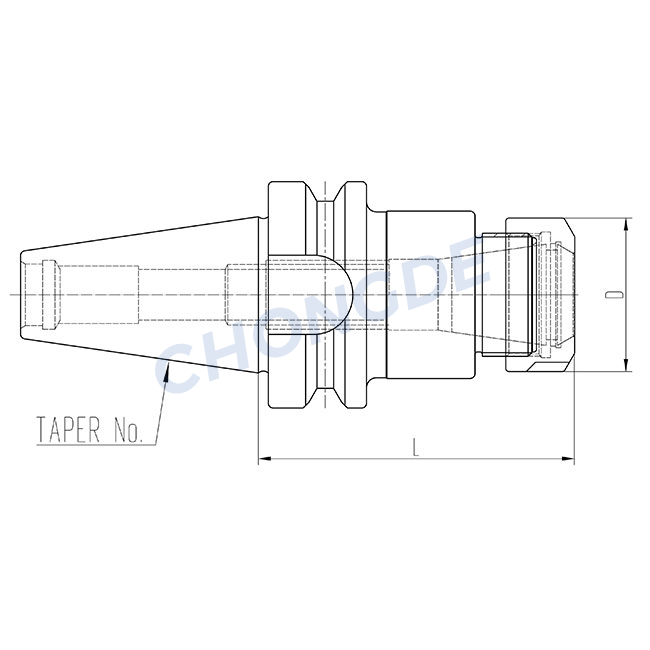

订单号。 | 型号。 | 范围 | D | L | 夹子 | 扳手 | kgs. |
CD010119.3011070 | CBBT30-ER11-70 | 1-7 | 19 | 70 | er11 | er11a. | 0.5 |
CD010119.3011100 | CBBT30-ER11-100 | 1-7 | 19 | 100 | er11 | er11a. | 0.5 |
CD010119.3016070 | CBBT30-ER16-70 | 1-10 | 28 | 70 | ER16 | er16a. | 1 |
CD010119.3016100 | CBBT30-ER16-100 | 1-10 | 28 | 100 | ER16 | er16a. | 1.1 |
CD010119.3020070 | CBBT30-ER20-70 | 1-13 | 34 | 70 | ER20 | ER20A | 1.2 |
CD010119.3020100 | CBBT30-ER20-100 | 1-13 | 34 | 100 | ER20 | ER20A | 1.3 |
CD010119.302507070 | CBBT30-ER25-70 | 1-16 | 42 | 70 | ER25 | ER25UM | 1.2 |
CD010119.3025100 | CBBT30-ER25-100 | 1-16 | 42 | 100 | ER25 | ER25UM | 1.3 |
CD010119.3032070 | CBBT30-ER32-70 | 1-20 | 50 | 70 | ER32 | er32um | 1.4 |
CD010119.3032100 | CBBT30-ER32-100 | 1-20 | 50 | 100 | ER32 | er32um | 1.9 |
CD010119.4011070 | CBBT40-ER11-70. | 1-7 | 19 | 70 | er11 | er11a. | 1 |
CD010119.4011100 | CBBT40-ER11-100 | 1-7 | 19 | 100 | er11 | er11a. | 1.1 |
CD010119.4016070 | CBBT40-ER16-70 | 1-10 | 28 | 70 | ER16 | er16a. | 1.1 |
CD010119.4016100 | CBBT40-ER16-100 | 1-10 | 28 | 100 | ER16 | er16a. | 1.2 |
CD010119.4016120 | CBBT40-ER16-120 | 1-10 | 28 | 120 | ER16 | er16a. | 1.4 |
CD010119.4020070 | CBBT40-ER20-70 | 1-13 | 34 | 70 | ER20 | ER20A | 1.4 |
CD010119.4020100 | CBBT40-ER20-100 | 1-13 | 34 | 100 | ER20 | ER20A | 1.8 |
CD010119.4020135 | CBBT40-ER20-135 | 1-13 | 34 | 135 | ER20 | ER20A | 2.2 |
CD010119.402507070 | CBBT40-ER25-70 | 1-16 | 42 | 70 | ER25 | ER25UM | 1.4 |
CD010119.4025100 | CBBT40-ER25-100 | 1-16 | 42 | 100 | ER25 | ER25UM | 1.8 |
CD010119.4025135 | CBBT40-ER25-135 | 1-16 | 42 | 135 | ER25 | ER25UM | 2.2 |
CD010119.4025150 | CBBT40-ER25-150 | 1-16 | 42 | 150 | ER25 | ER25UM | 2.4 |
CD010119.4032070 | CBBT40-ER32-70 | 1-20 | 50 | 70 | ER32 | er32um | 1.8 |
CD010119.4032100 | CBBT40-ER32-100 | 1-20 | 50 | 100 | ER32 | er32um | 2.2 |
CD010119.4032120 | CBBT40-ER32-120 | 1-20 | 50 | 120 | ER32 | er32um | 2.4 |
CD010119.4032150 | CBBT40-ER32-150 | 1-20 | 50 | 150 | ER32 | er32um | 2.6 |
CD010119.4040080 | CBBT40-ER40-80 | 3-26 | 63 | 80 | ER40 | er40um | 1.5 |
CD010119.5016100 | CBBT50-ER16-100 | 1-10 | 28 | 100 | ER16 | er16a. | 4.2 |
CD010119.5016120 | CBBT50-ER16-120 | 1-10 | 28 | 120 | ER16 | er16a. | 4.4 |
CD010119.5016165 | CBBT50-ER16-165 | 1-10 | 28 | 165 | ER16 | er16a. | 4.6 |
CD010119.5020100 | CBBT50-ER20-100 | 1-13 | 34 | 100 | ER20 | ER20A | 4.6 |
CD010119.5020135 | CBBT50-ER20-135 | 1-13 | 34 | 135 | ER20 | ER20A | 4.8 |
CD010119.5020165 | CBBT50-ER20-165 | 1-13 | 34 | 165 | ER20 | ER20A | 5 |
CD010119.5025100 | CBBT50-ER25-100 | 1-16 | 42 | 100 | ER25 | ER25UM | 4.7 |
CD010119.5025135 | CBBT50-ER25-135 | 1-16 | 42 | 135 | ER25 | ER25UM | 4.8 |
CD010119.5025165 | CBBT50-ER25-165 | 1-16 | 42 | 165 | ER25 | ER25UM | 5 |
CD010119.5032100 | CBBT50-ER32-100 | 1-20 | 50 | 100 | ER32 | er32um | 5.2 |
CD010119.5032135 | CBBT50-ER32-135 | 1-20 | 50 | 135 | ER32 | er32um | 5.7 |
CD010119.5032165 | CBBT50-ER32-165 | 1-20 | 50 | 165 | ER32 | er32um | 5.8 |
CD010119.5040100 | CBBT50-ER40-100 | 3-26 | 63 | 100 | ER40 | er40um | 5.6 |
CD010119.5040150 | CBBT50-ER40-150 | 3-26 | 63 | 150 | ER40 | er40um | 6.1 |
CD010119.5050100 | CBBT50-ER50-100 | 6-34 | 78 | 100 | ER50 | er50um | 5.8 |
CD010119.5050150 | CBBT50-ER50-150 | 6-34 | 78 | 150 | ER50 | er50um | 6.3 |
