镍涂层CAT40 / 50 SLN端铣刀工具架
Chongde Cat40终端铣刀（SLN）工具架适用于DIN1835-B的支架，用切削刀具的固体表面，高速和高精度加工。平衡为12,000 rpm或18000rpm这些端铣刀/适配器非常多功能应用于CAT40 / 50锥形机床的刚性加工操作。锥形接地为AT3规格或更好地与主轴接触。
特征：
用完内部柄锥：≤0.002mm;
材质：20crmnti;硬度：56-60HRC;
动态平衡：G6.3 12000rpm / 18000rpm;
冷却剂通过;
锥度容差：≤T3;锥度由德国制造的Diebold标准检查工具测试;
镍涂层或波兰镍涂层工具架表面：防锈，防腐，耐用性更好。
我们的优势
刚性好;
零件加工和表面处理尺寸的高精度稳定性;
使用寿命改善切削工具;
在重切割过程中，由振动引起的锥形柄磨损;
ATC重复高精度的操作;
含镍涂层的出现，产品是防锈，防腐和耐用性更好。

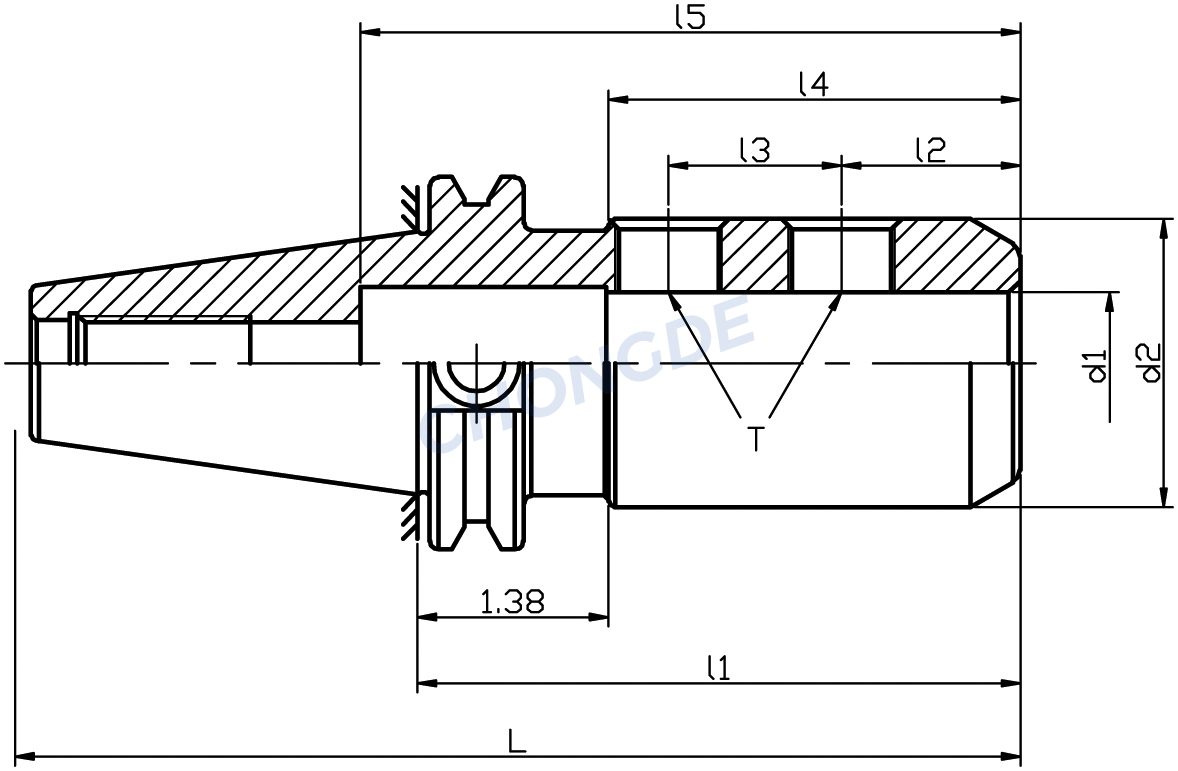

订单号。 | 型号。 | L | L2 | L3 | L4 | L5 | D2 | T | kgs. |
CD110804.4003060 | CAT40-SLN1 / 8“-2.375” | 5.062“ | 0.37“ | - | 0.787“ | 4.1“ | 0.69“ | 3/16“-24 | 1.15 |
CD110804.4005063 | Cat40-SLN3 / 16“-2.5” | 5.187“ | 0.562“ | 0.984“ | 2.5“ | 0.69“ | 1/4“-28 | 1.2 | |
CD110804.4006076 | CAT40-SLN1 / 4“-3” | 5.687“ | 0.63“ | 1.38“ | 2.5“ | 0.78“ | 1/4“-28 | 1.15 | |
CD110804.4008076 | CAT40-SLN5 / 16“-3” | 0.63“ | 1.38“ | 4.1“ | 0.88“ | 5/16“/ 24 | 1.2 | ||
CD110804.4010076 | CAT40-SLN3 / 8“-3” | 0.75“ | 1.535“ | 2.5“ | 1“ | 3/8“-24 | 1.25 | ||
CD110804.4013076 | CAT40-SLN1 / 2“-3” | 0.875“ | 1.732“ | 2.7“ | 1.25“ | 7/16“-20 | 1.4 | ||
CD110804.4016076 | CAT40-SLN5 / 8“-3” | 0.937“ | 1.85“ | 3.6“ | 1.5“ | 1/2“-20 | 1.50 | ||
CD110804.4020076 | CAT40-SLN3 / 4“-3” | 6.187“ | 1“ | 1.929“ | 3.9“ | 1.75“ | 5/8“-18 | 1.65 | |
CD110804.4022089 | CAT40-SLN7 / 8“-3.5” | 1.063“ | 1“ | 2.36“ | 4.2“ | 1.88“ | 5/8“-18 | 2.55 | |
CD110804.4025102 | Cat40-SLN1“-4” | 6.687“ | 1.125“ | 2.559“ | 4.4“ | 2“ | 3/4“-16 | 2.8 | |
CD110804.4064117 | CAT40-SLN1-1 / 4“-4.6” | 7.287“ | 1.125“ | - | 2.559“ | 4.0“ | 2.5“ | 3/4“-16 | 2.9 |
CD110804.4013114 | CAT40-SLN1-1 / 2“-4.5” | 7.187“ | 1.125“ | 2.56“ | 3.0“ | 2.5“ | 3/4“-16 | 3.2 | |
CD110804.5064102 | CAT50-SLN1 / 4“-4” | 8“ | 0.63“ | 1.378“ | 3.4“ | 0.78“ | 1/4“-28 | 3.95 | |
CD110804.5079102 | Cat50-SLN5 / 16“-4” | 0.63“ | 1.378“ | 4.9“ | 0.88“ | 5/16“-24 | 3.95 | ||
CD110804.5095102 | CAT50-SLN3 / 8“-4” | 0.781“ | 1.535“ | 3.4“ | 1“ | 3/8“-24 | 4 | ||
CD110804.5013102 | Cat50-SLN1 / 2“-4” | 0.875“ | 1.732“ | 3.5“ | 1.25“ | 7/16“-20 | 4.15 | ||
CD110804.5016102 | Cat50-SLN5 / 8“-4” | 0.937“ | 1.85“ | 4.6“ | 1.5“ | 1/2“-20 | 4.3 | ||
CD110804.502010102 | Cat50-SLN3 / 4“-4” | 1“ | 1.929“ | 4.6“ | 1.75“ | 5/8“-18 | 4.35 | ||
CD110804.5022102 | Cat50-SLN7 / 8“-4” | 1.063“ | 0.875“ | 2.362“ | 4.2“ | 1.88“ | 5/8“-18 | 5.3 | |
CD110804.5025102 | Cat50-SLN1“-4” | 1.125“ | 1“ | 2.56“ | 4.4“ | 2“ | 3/4“-16 | 5.5 | |
CD110804.5032102 | Cat50-SLN1-1 / 4“-4” | 1.125“ | 2.756“ | 4“ | 2.5“ | 3/4“-16 | 5.65 | ||
CD110804.5038117 | Cat50-SLN1-1 / 2“-4.6” | 8.6“ | 1.125“ | 2.756“ | 4“ | 2.5“ | 3/4“-16 | 5.7 | |
CD110804.5051152 | Cat50-SLN2“-6” | 10“ | 1.335“ | 1.41“ | 3.347“ | 5“ | 3.75“ | 3/4“-16 | 5.9 |
CD110804.5025152 | cat50-sln1 \“ - 6 \” | 10“ | 1.125“ | 1“ | 2.56“ | 4.4“ | 2“ | 3/4“-16 | 5.5 |
CD110804.5020152 | Cat50-SLN3 / 4 \“ - 6 \” | 10“ | 1.125“ | 1“ | 1.929“ | 4.6“ | 1.75“ | 5/8“-18 | 4.5 |
CD110804.5032152 | Cat50-SLN1-1 / 4 \“ - 6 \” | 10“ | 1.125“ | 1“ | 2.756“ | 4.3“ | 2.5“ | 3/4“-16 | 5.8 |
